朔性加工性
可成形性

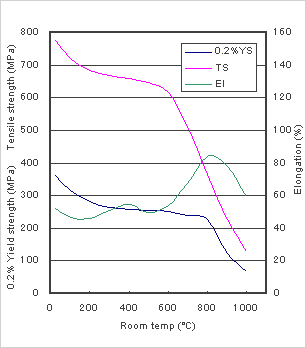

下表为SAE AMS 5536(板厚1.5mm，固溶处理，No.2B精加工材料)的可成形性试验结果。
可弯曲性
下面为SAE AMS 5536(板厚3mm，固溶处理，No.28B精加工材料)的弯曲试验结果。弯曲半径为 2t(t为公称板厚)，弯曲角度为180°。
热处理
SAE AMS 5536的推荐固溶处理温度为1149℃～1177℃。(1149℃～1177℃为SAE AMS5536中规定的固溶处理温度。)
为了抑制析出物生成，热处理后必须急冷。
朔性加工性
SAE AMS 5536推荐热加工温度范围为982～1177℃。
SAE AMS 5536很容易进行冷加工。但与标准奥氏体不锈钢相比，加工时需要施加更大的力度。
不管是任何加工工艺，为了获得良好的蠕变性能，加工后必须先进行固溶处理然后才能使用。
焊接性
SAE AMS 5536具有良好的焊接性，与标准奥氏体不锈钢一样，可进行TIG焊接、MIG焊接以及手工电弧焊。
用途
燃气涡轮的燃烧缸、补燃器锥管以及其它各种部件、加热炉的风扇、转筒、拖盘、金属件以及其它各种部件等。
